教学应用 Educational Applications
VIC-EDU 实验力学教学解决方案
使用小巧、可靠、经济的VIC-EDU系统，即刻开启高水平的DIC实验教学课程！
Compact. Robust. Affordable. Start Teaching Digital Image Correlation Today！
产品特点
• 完全3D的DIC测量系统；
• 与标准DIC系统同样精度的算法；
• 可处理任何来自其他VIC-EDU教学版系统的图像数据，方便校园内数据共享；
• 用户更方便的获取数据；
• 简化的硬件设置过程，具有精简的图像获取和后处理功能；

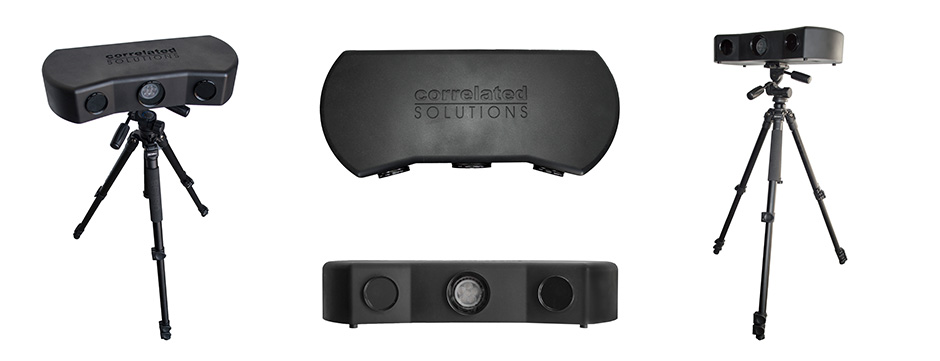

• 相机、光源、冷却风扇及USB电源等完全一体化封装，可靠且坚固；
教学适用
本科及研究生的工程类专业教学课程使用，如:
• 固体力学；
• 光测力学及实验力学；
• 结构力学；
• 有限元验证等；

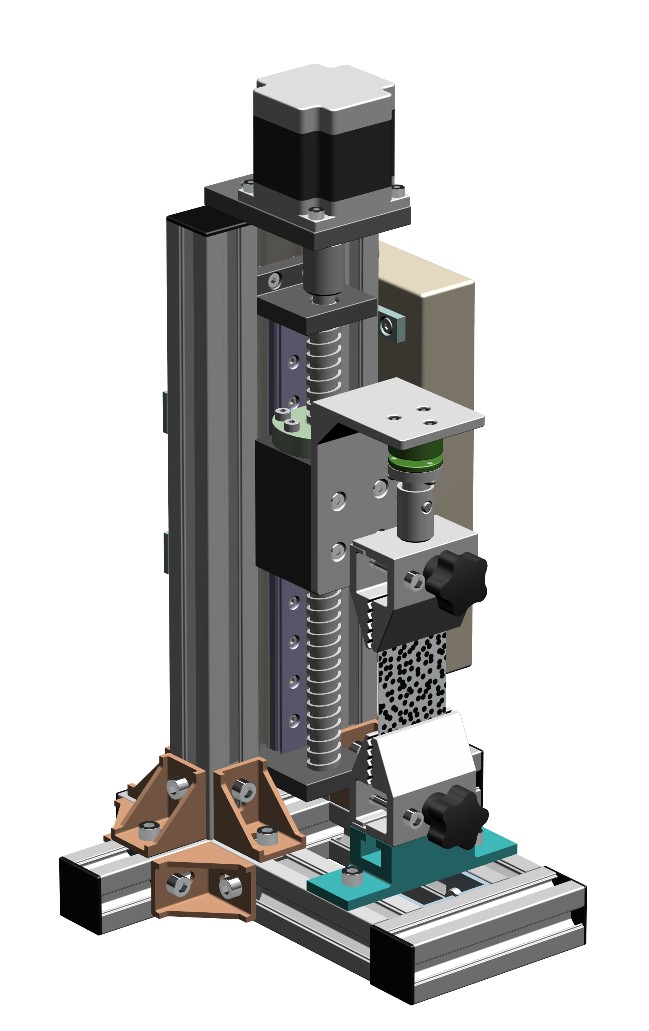

辅助教具：桌面型小型单轴试验机
适用领域:
• 课堂教学使用；
• 适用低强度的高分子类材料的拉伸、压缩、剪切试验；
设备参数:
• 最大加载力：500N；
• 力值精度：0.1N;
• 最大有效行程:：100mm；
• 位移精度：+/-0.05mm
• 光测力学及实验力学；
• 结构力学；
• 包含拉伸、压缩、剪切试验夹具套装
高级选项:
• 更高精度的伺服电机及控制器可选；
系统参数 Specifications:
| 相机分辨率 Camera Resolution | 1920 x 1200 (2.3 Megapixels) |
| 采集帧率 Frame Rate | 20Hz live, .5Hz acquisition, 100 frames per capture |
| 曝光时间 Exposure Time | 19µs – 1s |
| 视场 Field of View | 固定视场 Fixed: 150 x 200mm |
| 位移分辨率 Displacement Resolution | 面内 In-plane: +/-2µm; 离面 Out-of-plane: +/-4µm |
| 应变分辨率 Strain Measurement Resolution | 50µε |
| 应变测量范围 Strain Measurement Range | 0.005% to >2000% |
| 教育版授权 VIC-3D EDU Licenses | Unlimited |
| 软件功能 Software Features | 3D displacements, strains, graphing tools, and much more |
更多信息 More Information
Click here to download the VIC-EDU flyer.
Email: Info@acqtec.com or visit our Contact Us page to obtain a quotation.
