纤维缠绕管自动化无损检测系统
Automated NDT System for Tubes and Tanks
纤维缠绕管自动化无损检测系统
based on SE4 Shearography Sensors
该系统可通过检测纤维缠绕管在内部压力加载下的局部不均匀变
形实现结构缺陷检测，检测所需压力远小于试样的真实工作压力。

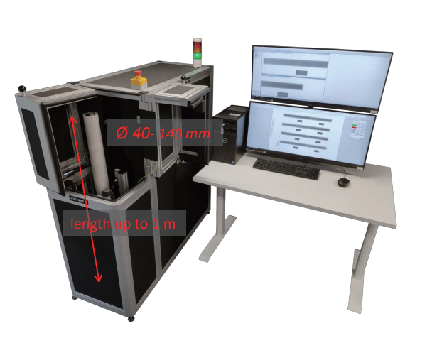

系统适用于各种管道和储罐的自动化无损检测，可轻松适配规格 范围内不同尺寸的管件样本（参见右图），此外：
▪ 针对超规格样本，提供系统定制化方案（含水平管件处理）
▪可根据具体应用需求适应性调整软件界面
▪可根据实际检测需求配置自动化图像分析模块
▪支持自动化管件上料装置，可根据需求集成至生产线
工作原理
管件就位后，系统将自动密封两端并施加内部压力载荷。通过轴向90°分步旋转，实现对管件四个圆周区段的全面监测。每个区段配置2台890万像素的SE4传感器, 针对1m长管件可实现125μm/像素的空间分辨率。得益于SE4传感 器纳米级形变灵敏度与高空间分辨率的协同作用，系统可精准识别微小缺陷。
 |  |  |

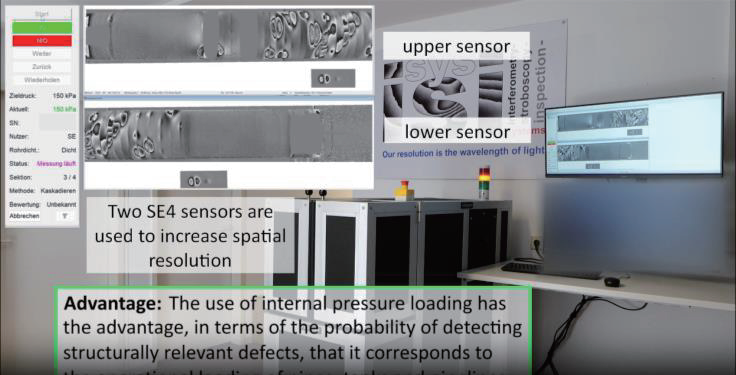

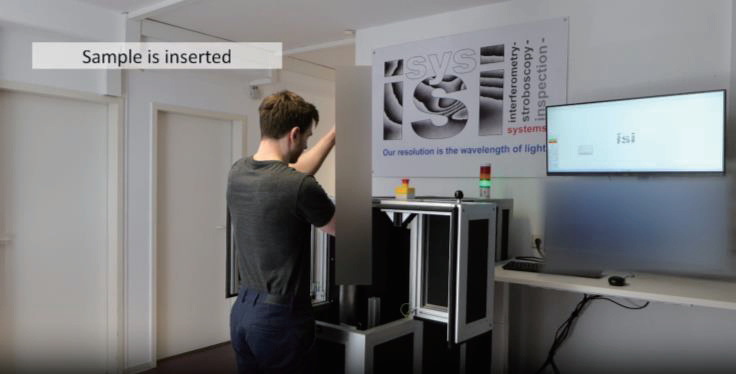

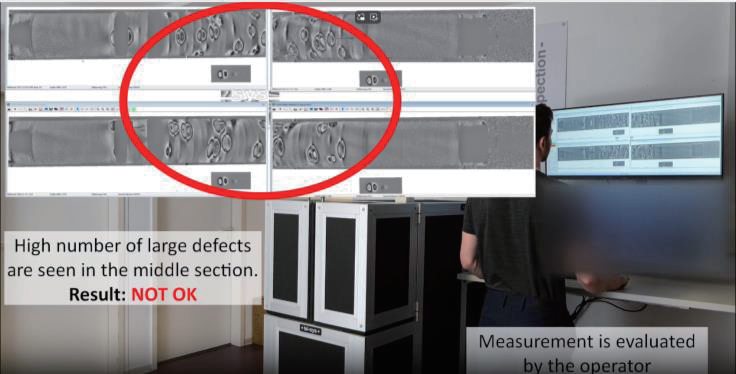

| 已插入样品 | 进行中的测量 | 测量评估 |
系统优势
▪ 仅需工作压力的部分载荷即可完成检测
▪ 支持可靠的全天候连续稳定运行（7×24小时）
▪ 年检测量已达数千根管件，全程零故障且无需维护
▪ 优化了自动化程度、检测速度和成本
