——从 DIC 试验到有限元仿真:ACQTEC‑FMA 实现断裂参量一体化测算|适配 VIC‑3D 与仿真 CSV 场数据
发布时间:2026年9月3日
摘要:
在航空航天、核电、轨道交通与海洋工程等领域,结构件一旦出现裂纹,其剩余寿命与承载能力必须依靠断裂力学参数来量化评估。应力强度因子 K、J 积分、裂纹尖端张开位移 CTOD、裂纹长度 a 以及疲劳裂纹扩展速率 da/dN,是损伤容限设计、结构完整性评定和寿命预测的核心输入。如何在一次试验中同时获取这些参数,并保证与理论公式、有限元仿真结果具有可比性,是工程测试长期关注的焦点。传统方法依赖应变片或解析公式,只能提供局部信息;而数字图像相关法(DIC)的全场测量能力,让裂纹尖端附近的完整位移 / 应变场触手可及。本文介绍一套以 VIC-3D 全场 DIC 为数据基础、以 ACQTEC-FMA 为参数解析体系的断裂力学测试解决方案。ACQTEC-FMA 软件正是连接 DIC 全场数据与断裂力学参数之间的桥梁:它同时支持 VIC-3D 实测场数据与有限元仿真 CSV 场数据,从同一套反演引擎输出裂纹长度 a、K_I、K_II、T 应力、J 积分、CTOD 等关键断裂参量,实现 "从试验到仿真" 的一体化测算,并对其参数应用价值与验证结果进行系统梳理。
关键词:
ACQTEC‑FMA,VIC‑3D,仿真 CSV 场数据,断裂力学,K_I,J 积分,全场数据反演
一、断裂参量获取的传统困局:局部测量难覆盖裂尖全场
在疲劳裂纹扩展、断裂韧性测试与含缺陷结构评定中,工程人员最关心的参量包括:裂纹长度 a、累积扩展量 Δa、循环疲劳周次 N、扩展速率 da/dN、应力强度因子 K、J 积分、CTOD/COD 等。这些参量既是材料断裂性能评价的基础,也是寿命预测模型直接依赖的输入。不同参数服务于不同材料 regime 与应用场景:
· 应力强度因子 K:线弹性断裂力学(LEFM)的核心参量,描述裂纹尖端弹性奇异场的强度。K_I 用于 I 型(张开型)裂纹,单位通常采用 MPa・m^(1/2)。当构件处于小范围屈服条件时,K 主导裂纹启裂与扩展行为。
· J 积分:弹塑性断裂力学(EPFM)中的能量释放率型参数,具有与积分路径无关的守恒特性。J 适用于中低强度钢、聚合物等出现显著塑性变形的材料,单位为 N/mm 或 kJ/m²。
· CTOD(裂纹尖端张开位移):直接反映裂纹尖端钝化与局部塑性变形程度,常用于焊接接头、压力容器等韧性材料的断裂韧性评定。
· 裂纹长度 a:疲劳裂纹扩展试验的基础观测量,配合循环次数 N 可得到裂纹扩展速率 da/dN,是 Paris 公式等疲劳寿命模型的直接输入。
传统上,这些参数往往通过引伸计、COD 规、电位法、柔度法或经验公式分别获取,CTOD 由夹式引伸计在裂纹嘴处测量并换算,裂纹长度通过显微镜、电位法或柔度法获得,K 与 J 再由 ASTM E399、E1820、E647 等标准公式计算。这些方法虽经多年验证、具有可重复性,但存在天然局限:
· 局部测量:应变片、引伸计、电位法只能给出离散点或整体响应,靠近裂纹尖端时布置困难,无法直接给出裂纹尖端附近的全场位移与应变分布;
· 多设备协同复杂:裂纹长度测量、载荷记录、位移场测量往往依赖多套设备,同步与标定繁琐,试验流程分散、信息维度有限;
· 塑性区信息缺失:解析公式难以处理真实几何、复杂载荷与材料非线性;对于高韧性材料,裂纹尖端塑性区尺寸较大,基于线弹性的 K 解偏差显著,而传统手段难以量化塑性区演化;
· 与仿真对标困难:有限元结果给出的是全场节点解,传统点式测量难以与之在同一空间尺度上对比。
DIC 全场测量技术改变了这一局面 —— 它可以非接触地捕捉裂纹尖端附近完整的位移与应变分布,但从原始场数据到可用断裂参量,仍需要一套专业化的反演工具。因此,工程界需要一种能够一次性输出裂纹长度、CTOD、K、J 乃至 da/dN,且可与理论公式和仿真结果直接对比的测试手段。

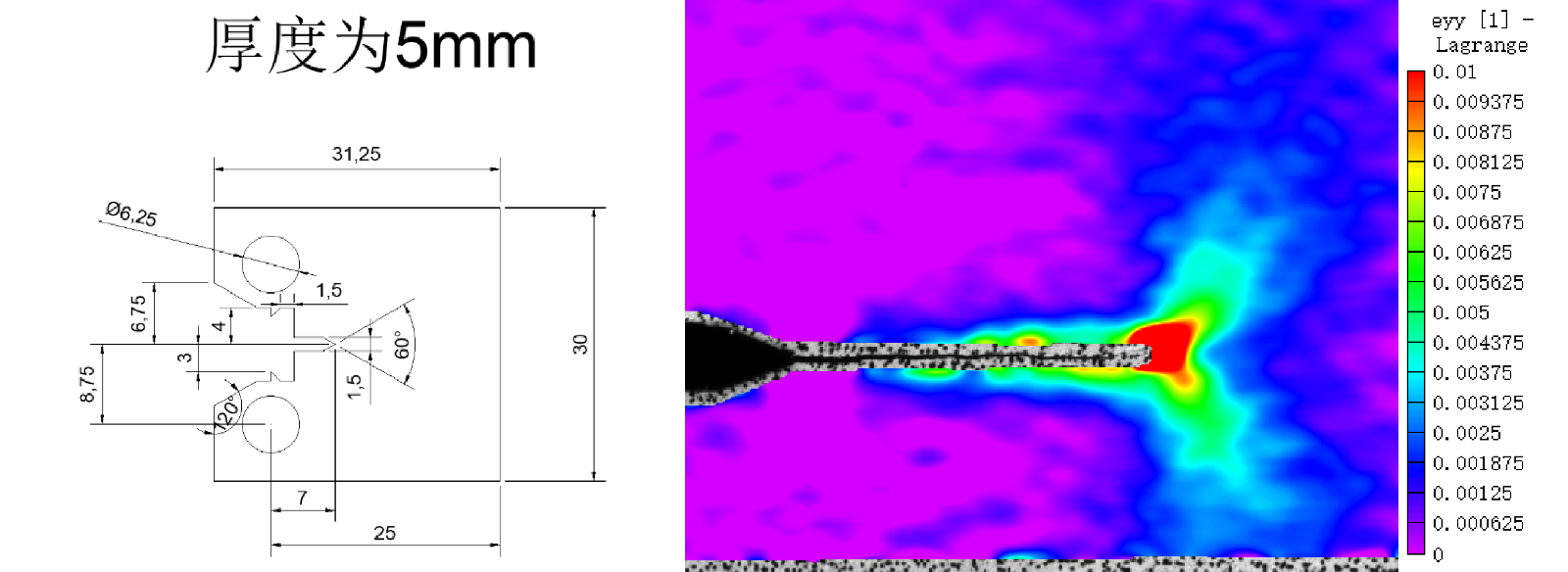

CT试样疲劳裂纹扩展DIC测试——裂纹尖端高应变区被全场eyy场完整捕捉
二、ACQTEC‑FMA 的解法:一条链路、两种数据源、多类参量
ACQTEC‑FMA(Fracture Mechanics Analysis)软件的定位是:在 DIC 全场数据与断裂力学参数之间建立一条 标准化、可量化、可追溯 的转换链路。它面向两类主流数据源设计,既服务实验测试,也服务仿真验证。
2.1 数据源一:VIC‑3D 实测场数据
VIC‑3D 是全球领先的 DIC 测量系统,可提供裂纹区域的全场位移 U/V 与应变分量(exx、eyy、exy)。FMA 软件直接读取 VIC‑3D 输出的 CSV/OUT 场数据,基于 Williams 级数、路径积分与裂尖位移场拟合,反演得到 K I 、K II 、T 应力、J 积分等断裂参量。
2.2 数据源二:有限元仿真 CSV 场数据
在仿真驱动的研发流程中,工程师常使用 ABAQUS、ANSYS 等软件计算裂纹附近的位移/应变场。FMA 软件同样支持导入有限元输出的 CSV 场数据,采用与 DIC 数据完全相同的反演算法,实现 试验与仿真在同一套参数提取框架下的直接对标 。

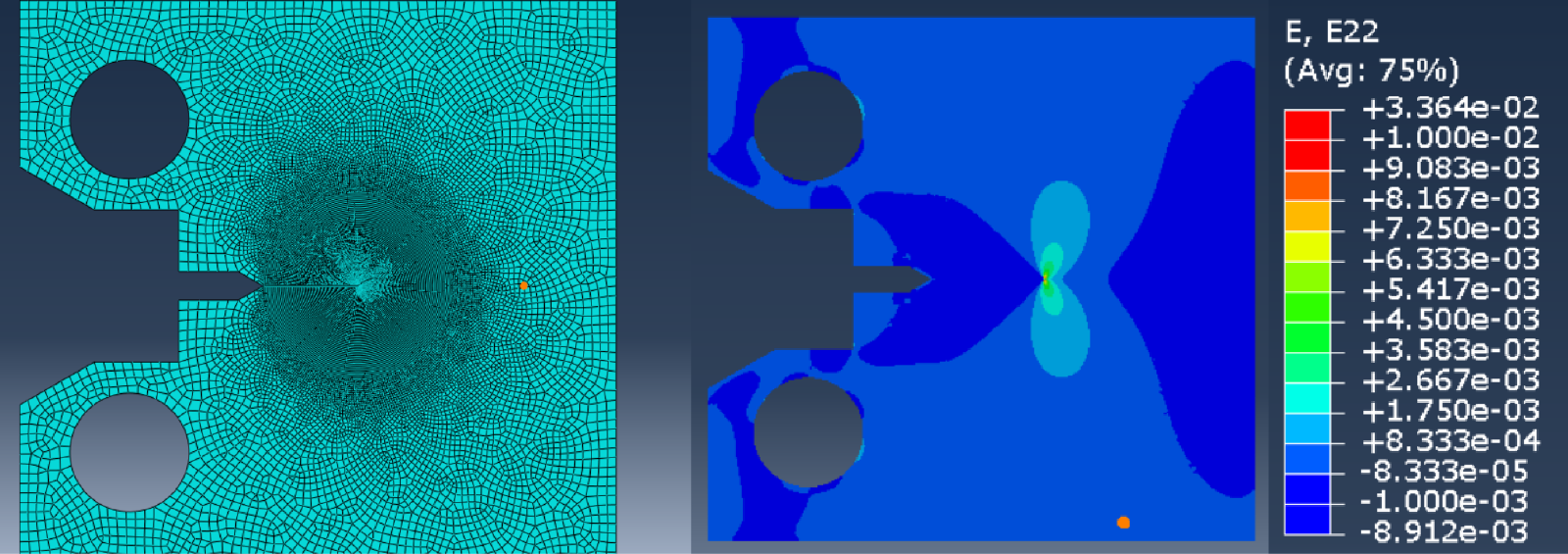

CT试样有限元仿真模型——与试验同几何、同载荷、同边界,用于生成理想无噪声的参考场数据
2.3 输出参量:覆盖断裂力学核心指标
FMA 软件的输出覆盖了 I/II 型裂纹分析的主要参量,包括:
· 裂纹几何 :裂纹长度 a、裂纹扩展量 Δa;
· 疲劳与扩展 :循环周次 N、扩展速率 da/dN;
· 应力强度因子 :K I 、K II ;
· 断裂积分与位移 :J 积分、CTOD/COD;
· T 应力 :描述裂尖约束程度的高阶项。
三、一体化测算工作流:从 CSV 到场数据,再到断裂参量
FMA 软件将断裂参数提取拆分为若干标准化步骤,帮助用户完成从原始场数据到工程结论的闭环。
1. 数据导入 :支持 VIC‑3D 实测 CSV、out格式文件与 ABAQUS/ANSYS 仿真 CSV格式文件两种入口;
2. 材料参数设置 :输入弹性模量 E、泊松比 ν、屈服强度 σ s ,驱动本构与断裂模型;
3. 裂纹识别与追踪 :基于全场位移/应变梯度定位裂纹尖端,自动追踪 a‑N 与 CTOD 趋势;
4. 断裂参数反演 :通过 Williams 拟合、J‑K 路径积分等方法输出 K I 、K II 、J、T 等;
5. 对比与验证 :可叠加 DIC‑FMA、仿真‑FMA、理论公式与仿真直接解四路数据进行对比验证;

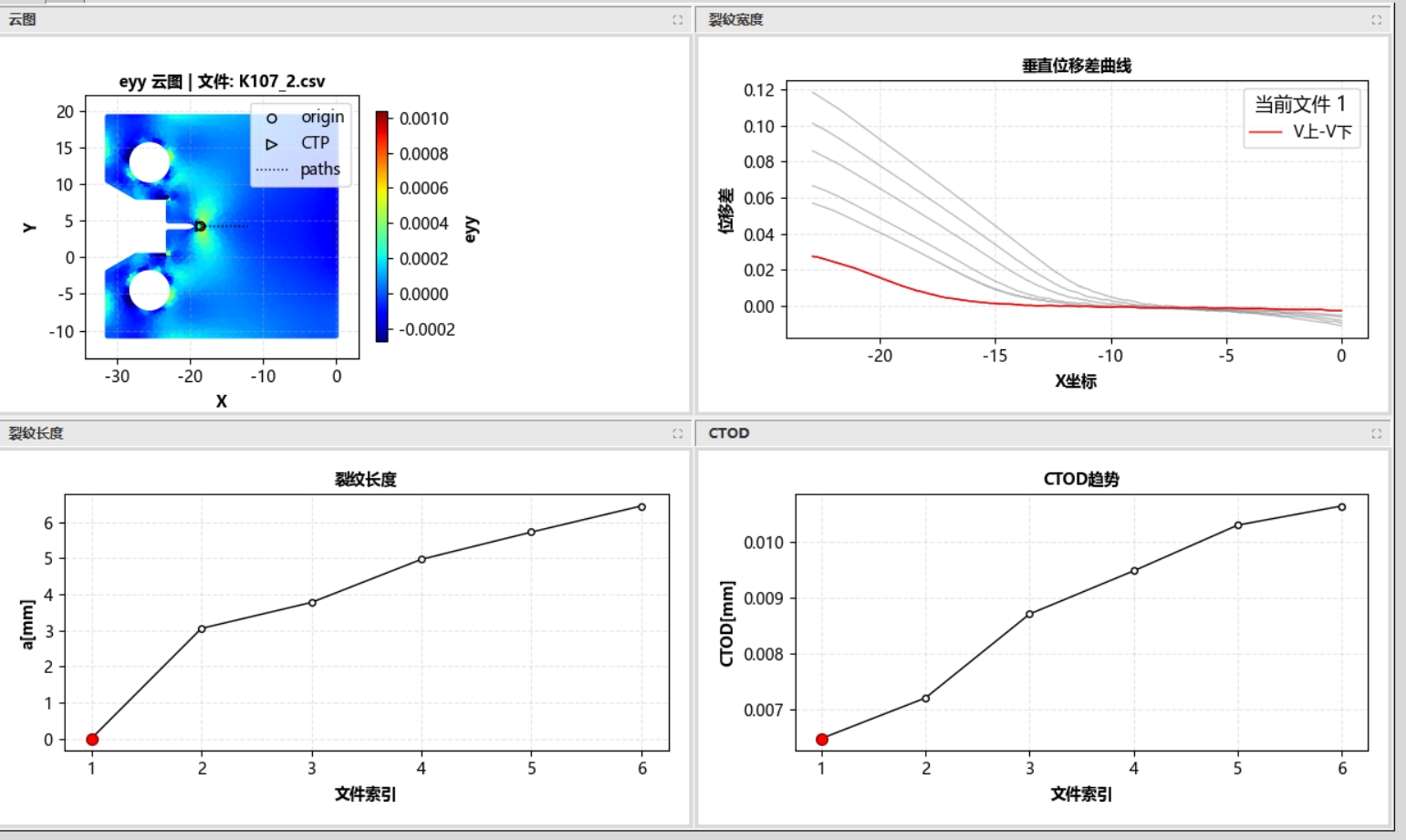

FMA软件主界面四象限协同分析——eyy云图、垂直位移差、裂纹长度、CTOD 趋势一屏联动

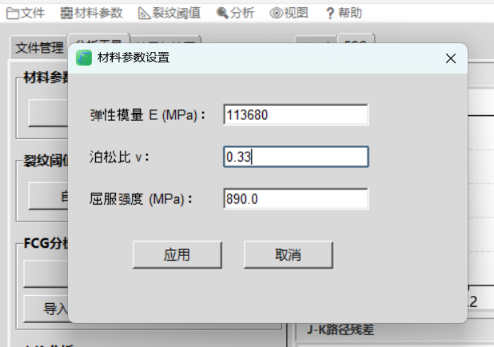

FMA材料参数设置——弹性模量 E、泊松比 ν、屈服强度三参数直接驱动断裂参数反演
四、赋能底气:CT 试样四路数据对标验证
为验证 ACQTEC‑FMA 从两种数据源到断裂参量的转换精度,本研究以标准 CT(紧凑拉伸)试样为载体,设计了 四路独立数据交叉验证 :理论公式解、有限元仿真直接解、DIC‑FMA 反演、仿真‑FMA 反演。
4.1 试样与测试条件
参数 | 数值 | 说明 |
试样类型 | CT紧凑拉伸 | ASTM E647标准 |
厚度 B | 5 mm | — |
宽度 W | 25 mm | — |
弹性模量 E | 113.68 GPa | — |
泊松比 ν | 0.33 | — |
屈服强度 σs | 890 MPa | — |
载荷比 R | 0.1 | R = Fmin/Fmax |
最大载荷 Fmax | 2.2 kN | — |
DIC 子区大小 | 21 pixel | VIC‑3D 解算参数 |
DIC 步长 | 5 pixel | VIC‑3D 解算参数 |
4.2 四路数据验证结果
在不同裂纹长度a的验证区间内,四路数据表现出高度一致性:
1. 仿真直接解 vs 理论公式:结果偏差在 5% 以内,确认有限元模型与理想 CT 试样在断裂力学层面一致,可作为可靠基准;
2. 仿真‑FMA vs 仿真直接解:偏差 小于 1%,证明 FMA 反演算法本身在理想无噪声输入下具有极高精度;
3. DIC‑FMA vs 理论公式:偏差稳定控制在 7% 以内,曲线整体走向高度吻合,表明FMA利用DIC裂尖场数据解算断裂力学参数的可靠性,并可以评估与理论解之间的误差来源。

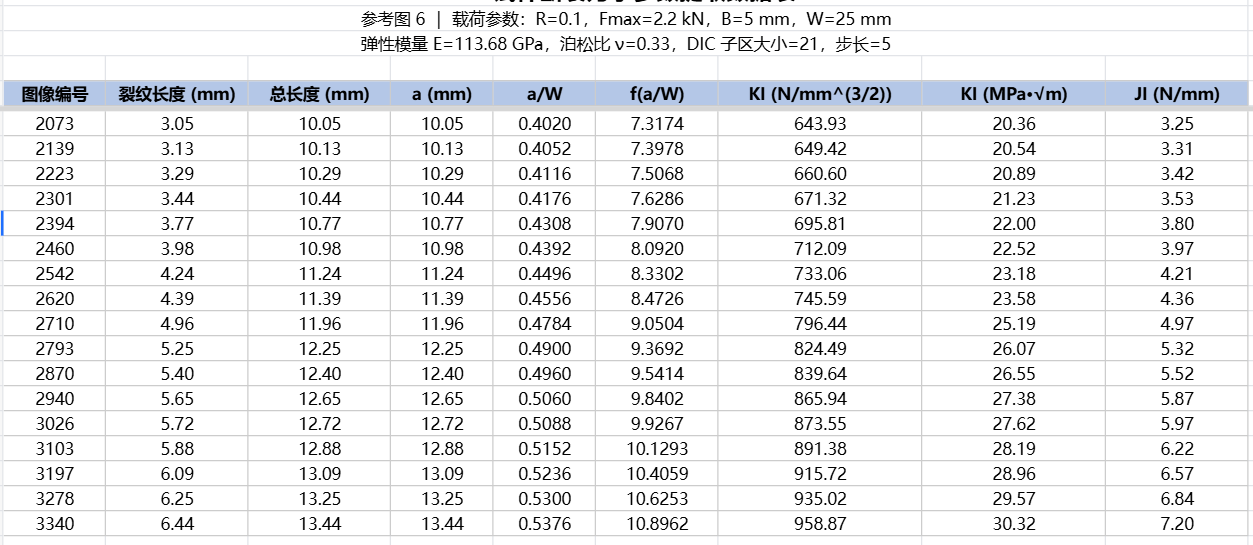

理论公式计算结果——不同裂纹长度 a 对应的 a/W、KI、JI 标准参考值

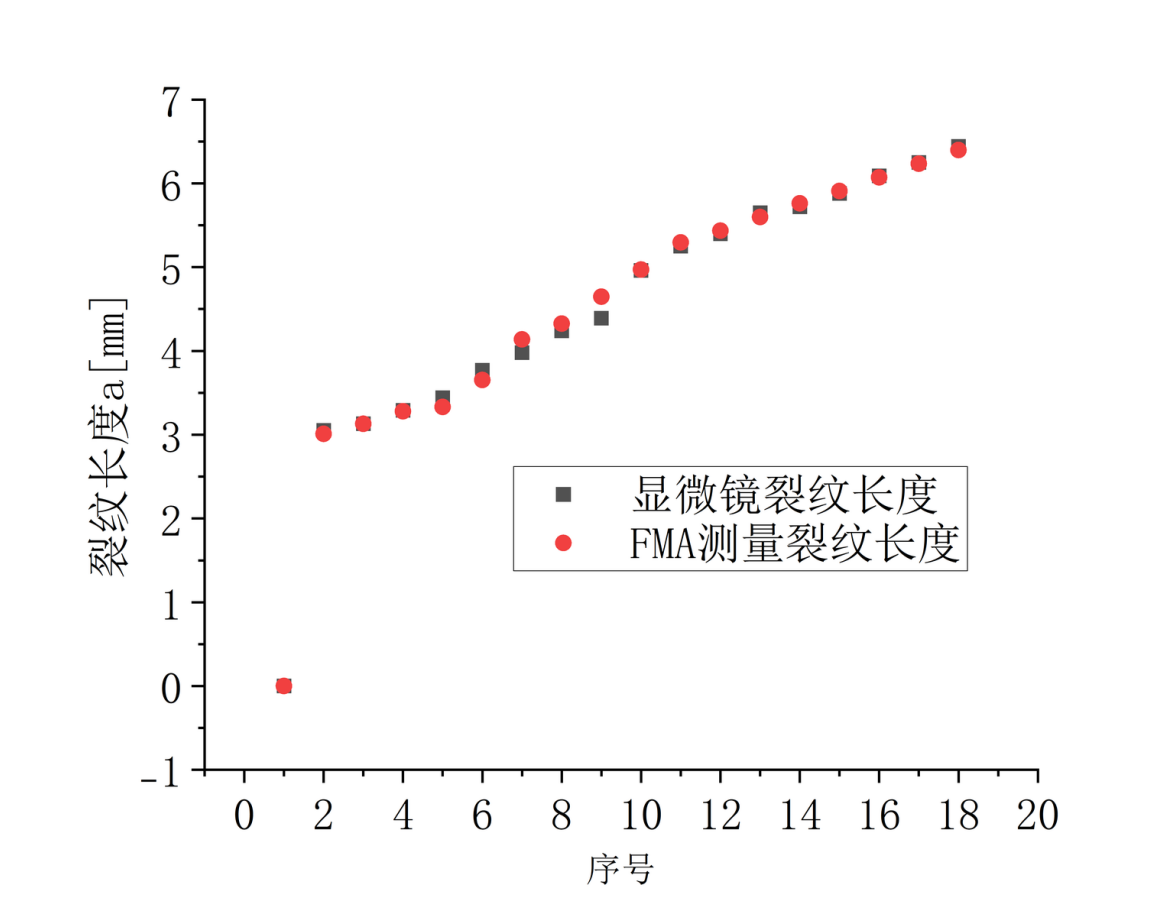

FMA检测的裂纹长度与显微镜观察的裂纹长度对比
![]() | ![]() |

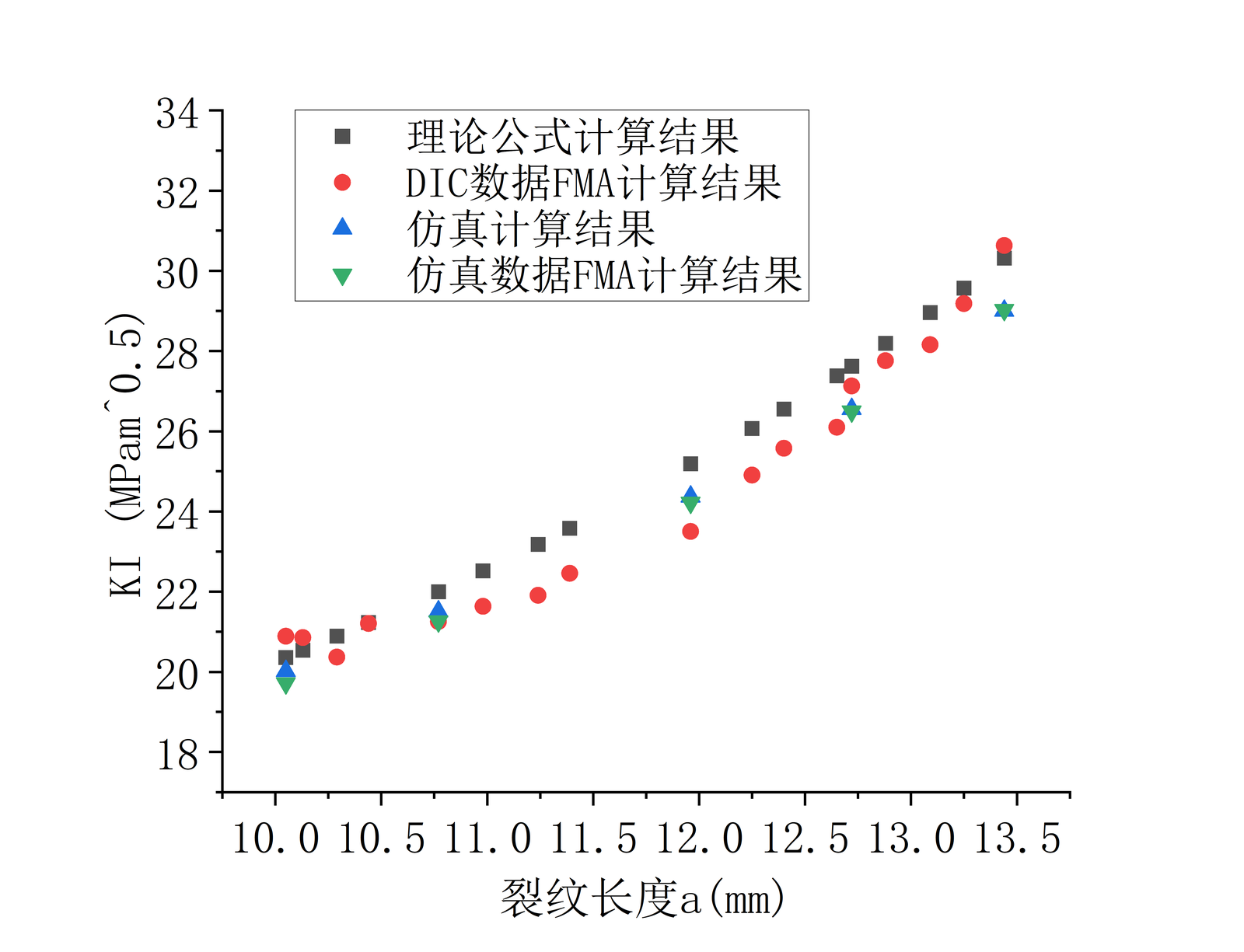

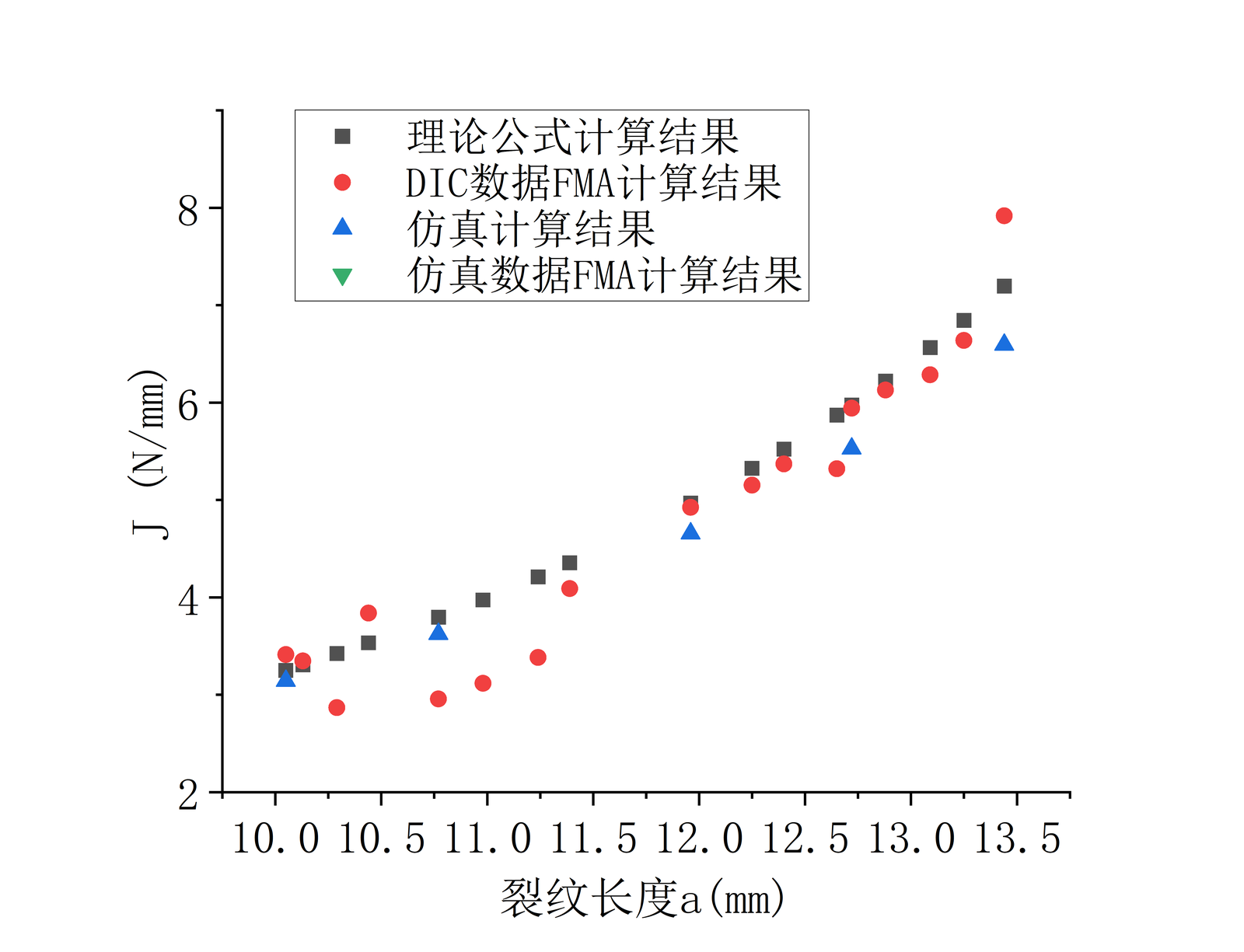

理论公式、DIC‑FMA、仿真直接解、仿真‑FMA 四路曲线对比——KI 与 J 积分随裂纹长度 a 变化高度一致

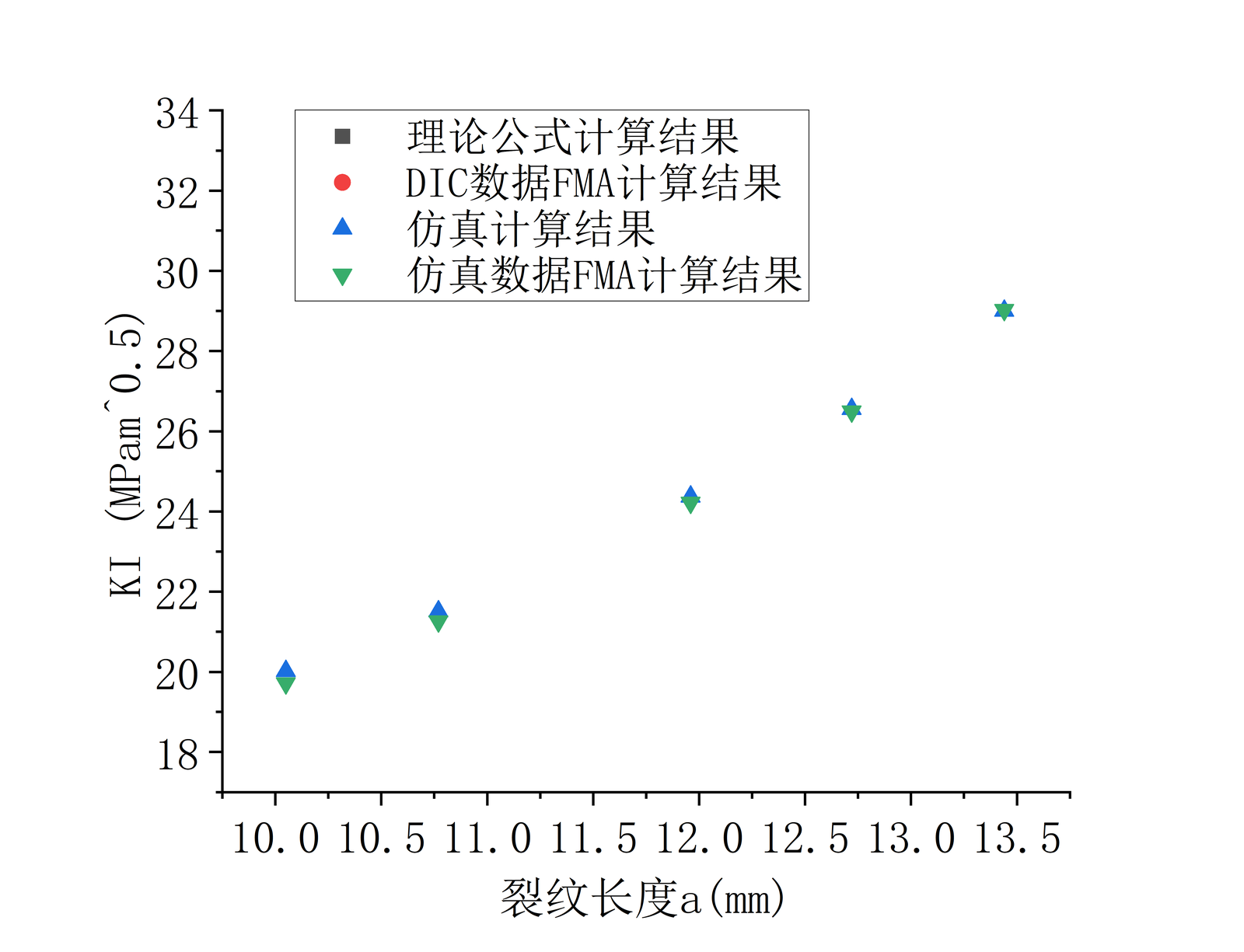

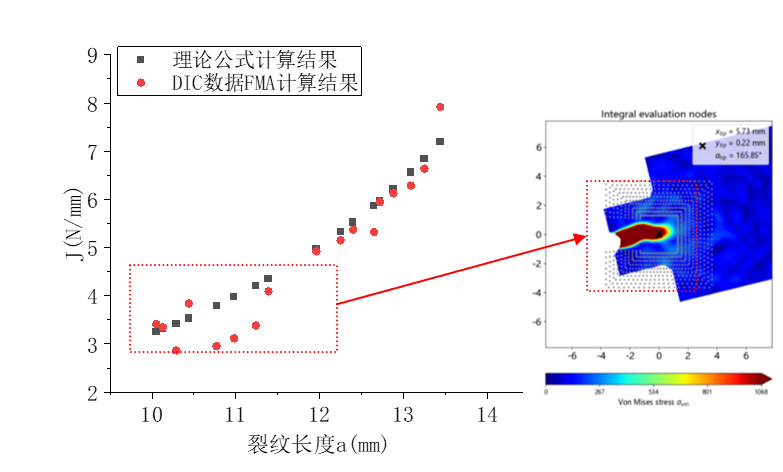

积分路径无效数据引起的误差
4.3 误差来源清晰可定位
由于仿真‑FMA 路径误差已小于 1%,可判定 FMA 软件误差主要来自上游场数据质量,而非反演算法本身。这为工程应用指明了优化方向:提升散斑质量、合理选择 DIC 子区/步长、加强降噪后处理,即可进一步压缩 DIC‑FMA 路径的误差。

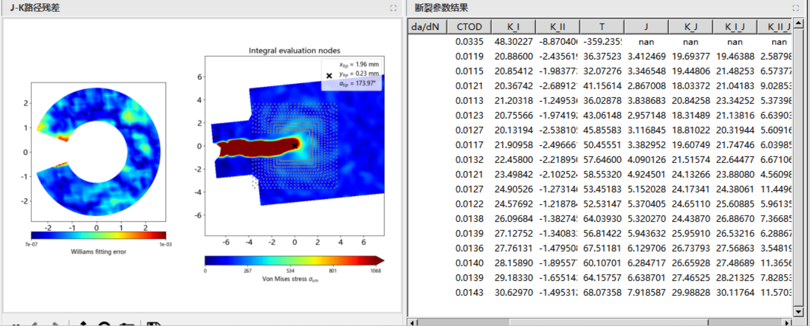

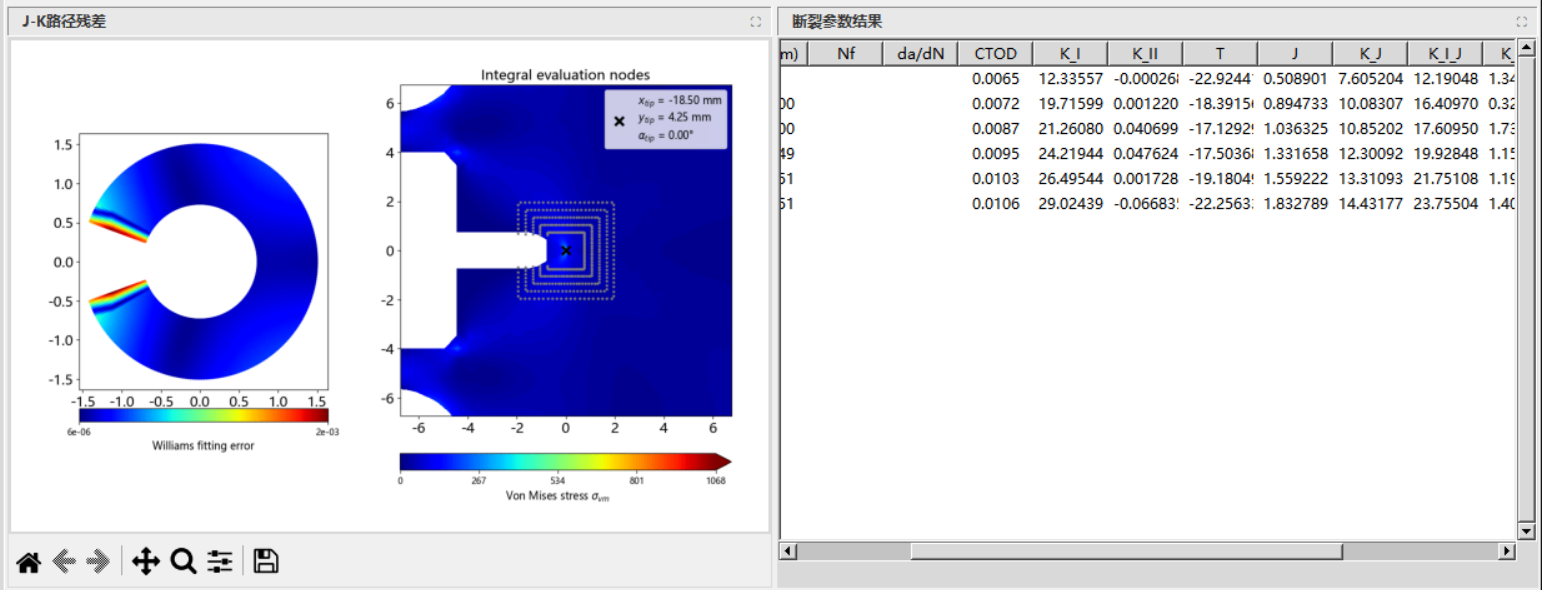

FMA 软件的 J‑K 路径残差分析(左)与断裂参数结果表(右)——包含 da/dN、CTOD、K_I、K_II、T、J 等核心输出
五、工程容错性:参数敏感性与适用边界
一款可用于工程现场的软件,必须在常见参数波动下保持稳健。本研究针对 DIC 子区、步长及有限元网格密度开展了敏感性分析。
5.1 DIC 子区与步长
子区越小,空间分辨率越高,裂尖高阶场保留越完整,但对噪声更敏感;子区增大可提升信噪比,却可能过度平滑裂尖细节。综合对比子区 11–35 pixel、步长 2–11 pixel 的多组结果, 子区 15–25 pixel 搭配常规步长(5 pixel 左右)是兼顾精度与稳定性的优选区间 。
5.2 有限元网格密度
在 46854、23080、5162 三种单元数量的有限元网格下,仿真‑FMA 反演结果偏差均小于 1%。这说明 FMA 软件对网格密度具有良好鲁棒性, 工程应用中无需追求极细网格即可获得高置信度断裂参数 。


六、应用场景与未来拓展
断裂力学参数不是孤立的数值,而是连接材料微观断裂机制、构件宏观响应与结构安全评估的桥梁。传统的点式测量方法在精度上可以满足标准要求,但在信息维度与效率上已难以满足现代工程对全场、多参数、试验-仿真一体化的需求。
基于 VIC-3D 全场 DIC 与 ACQTEC-FMA 参数解析体系的断裂力学解决方案 ,将裂纹长度、CTOD、K、J、da/dN 等参数的获取统一到场数据层面,实现了"一次试验、多参输出、仿真对标"的工作模式。CT 试样疲劳裂纹扩展验证表明,DIC-FMA 结果与理论公式的误差控制在 7% 以内,仿真-FMA 与仿真直接解的误差小于 1%,证明了该方案在材料断裂性能测试中的可靠性。对于需要开展断裂韧性、疲劳裂纹扩展及损伤容限研究的实验室与企业,这是一条值得纳入技术路线的高置信度路径。
基于"VIC‑3D 实测 + 仿真 CSV + FMA 反演"的一体化能力,ACQTEC‑FMA 软件可广泛应用于以下场景:
· 疲劳裂纹扩展试验 :自动输出 a‑N 曲线、da/dN‑ΔK 曲线,支撑 Paris 律参数拟合;
· 断裂韧性测试 :从 DIC 全场数据中提取 K Ic 、J Ic 等临界参量,减少人为判读误差;
· 含缺陷结构安全评定 :将实测场数据与仿真场数据同时导入,统一评估含裂纹构件的剩余强度;
· FEA‑DIC 融合验证 :试验与仿真在同一反演框架下对标,打通"测量‑仿真‑评定"闭环。
· 后续开发将围绕 I/II 混合型裂纹、动态裂纹扩展、高温/腐蚀/疲劳耦合等复杂服役场景持续扩展算法边界,使 FMA 软件成为连接真实物理试验与虚拟仿真计算的断裂力学一体化工具。
