DIC测量与试验产品

VIC-3D-Micro-DIC Suit

小微尺度测量套装

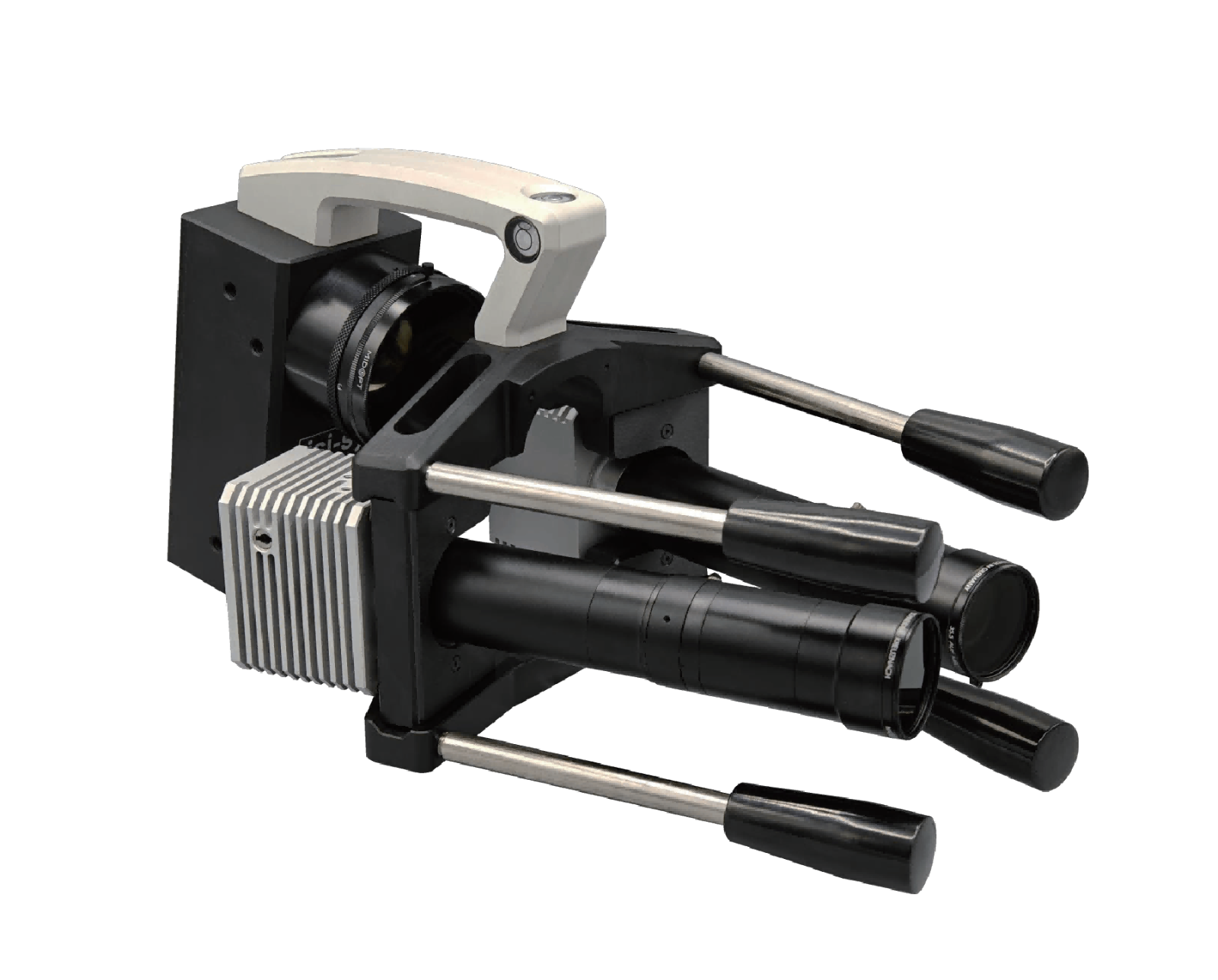

VIC-3D-Micro-DIC 相机系统(Micro-3D)可为小视场提供高分辨率的全场应变、变形和疲劳测量 及 3D 视频引伸计测量。该系统是基于 VIC系列软 件(VIC-Snap，VIC-3D 和 VIC-Gauge)的解决方案， 是 Micro-3D 相机硬件与 VIC软件相结合的实用高端设备，可方便的在小尺度材料测试和结构分析中快速可靠地运行。

技术优势与特征

        · 紧凑而刚性的设计，可快速设置和易于处理

        · 系统已预设置，具有固定的视野和固定的标定参数

        · 专门设计用于小型和微型的视场(FOV)测量

         · USB 3.0 接口，适用于台式机或笔记本电脑

        · 交钥匙解决方案，已包括VIC-Snap 和 VIC-Gauge 3D

        · 使用 VIC-3D 进行稳健而可靠的后处理

• 技术亮点

        · 对应视频引伸计功能和实时反馈控制

        · 应变噪声水平±0,001％（±10με），可通过时间平均获得更好噪声水平

        · 根据 FOV 范围，变形灵敏度可达纳米尺度（1/100 像素）

• 可有效测量的空间包络

最新Micro-DIC小视野解决方案请点击上方图片直达

Small Field of View + High Precision & Resolution

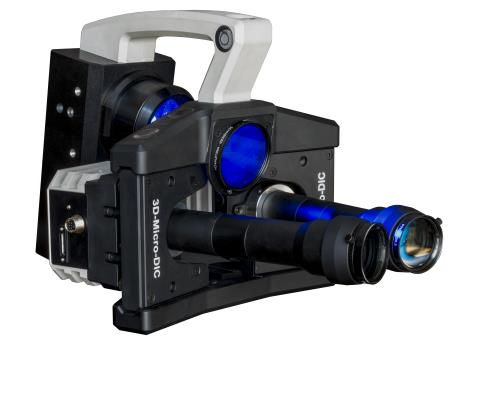

全新Blue Falcon相机系统（3D-Micro-DIC小微尺度数字图像相关系统）专为小视场全场应变与变形测量而开发，通过三维数字图像相关技术（3D-DIC）实现最高精度、准确性与空间分辨率。该系统采用可调节的Scheimpflug方法，通过倾斜相机体内的传感器，将立体相机对的焦平面旋转至同一平行平面。

Blue Falcon（3D-MicroDIC）系统优势特性：

       · 紧凑刚性结构设计，快速部署且操作简便

       · 预校准固定视野与稳定校准特性

       · 专为中小及微型视野测量定制

       · 通过USB 3.0接口与台式机/笔记本实现可靠高速传输

       · 提供含VIC-Snap采集软件与VIC-Gauge分析模块的一站式解决方案

       · 依托VIC-3D软件实现稳健可靠的数据处理

The all-new Blue Falcon camera system (3d-Micro-DIC) has been developed for full-field strain and deformation measurement on small fields-of-view (FOV), achieving the highest precision, accuracy, and spatial resolution through 3D digital image correlation (DIC). This versatile system relies on an adjustable Scheimpflug mechanism, which enables the rotation of the focal planes of the stereo camera pair into a single parallel plane by tilting the sensors inside the camera body.

Advantages and features of the Blue Falcon (3D-Micro-DIC) system:

       · Compact and rigid design, quick set-up, and easy handling

       · Pre-adjusted, fixed field of view and stable calibration

       · Specially designed for small and very small field of view (FOV)

       · Reliable and fast USB 3.0 interface for desktop or laptop PCs

       · This is a turnkey solution including VIC-Snap and VIC-Gauge

       · Robust and reliable post-processing with VIC-3D
