户外真机实测｜DIC 全场光学测量落地兆瓦级风电叶片，实测数据对标气动弹性仿真
导语
数字图像相关法（DIC）凭借全场、非接触测量优势，早已在实验室构件力学测试中广泛应用，但超大尺寸在役风电叶片野外原位全尺寸检测一直是行业难题。来自德国汉诺威大学 ForWind 风能研究中心团队，依托 VIC-3D 三维 DIC 测试系统，在 3.2MW 商用风机上完成真机野外实测，将叶片变形实测结果与 HAWC2 气动弹性仿真数据对标验证，为风电叶片在役状态监测开辟新思路。
之所以能实现这一突破，关键在于测量系统选用了VIC-3D —— 目前业内唯一可实现风机全尺寸叶片全视场、超大尺度（百米级）野外原位测量的三维DIC系统。在风电叶片、大型构件这类大视场 / 现场测试场景中，传统整体标定常受限于大尺寸标定板的搬运与使用难题。VIC-3D系统独特的相机独立标定技术，完美解决这一痛点。
一、项目背景：巨型风机催生新型叶片检测需求
近30 年风电机组大型化飞速迭代：风机风轮直径从早年 10m、单机 50kW，升级至如今叶轮超 150m、单机容量 6MW 以上。叶片轻量化、大柔度设计，使得气动弹性变形直接影响机组疲劳寿命与运行安全性。
传统风机试验多依靠应变片采集局部载荷、力矩数据，难以获取叶片全场变形；早期光学测试仅能实现少量离散点位追踪，空间采样密度受限。而DIC 全场测量可高密度采集面内、面外、扭转变形，成为全尺寸风电叶片运维监测的优选技术。
本次试验样机：3.2MW 风机，叶轮直径 114m，轮毂高度 93m，也是早期 DIC 野外整机落地的标杆试验。
二、野外DIC 试验方案落地，硬核现场布置
1. 叶片预处理

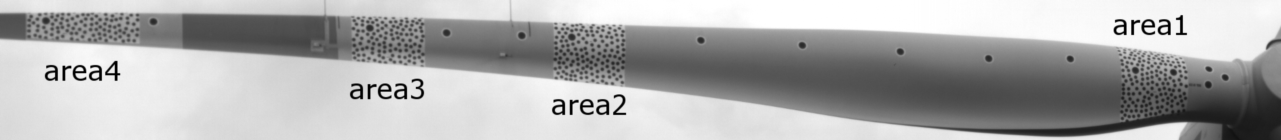

在单支叶片迎风面，分4 个不同展向区域粘贴黑白随机散斑区域，叶片上预留大尺寸标记点，用于标定校准与误差校核，散斑全部在叶片吊装上机前完成预制。
2. 双目相机布设

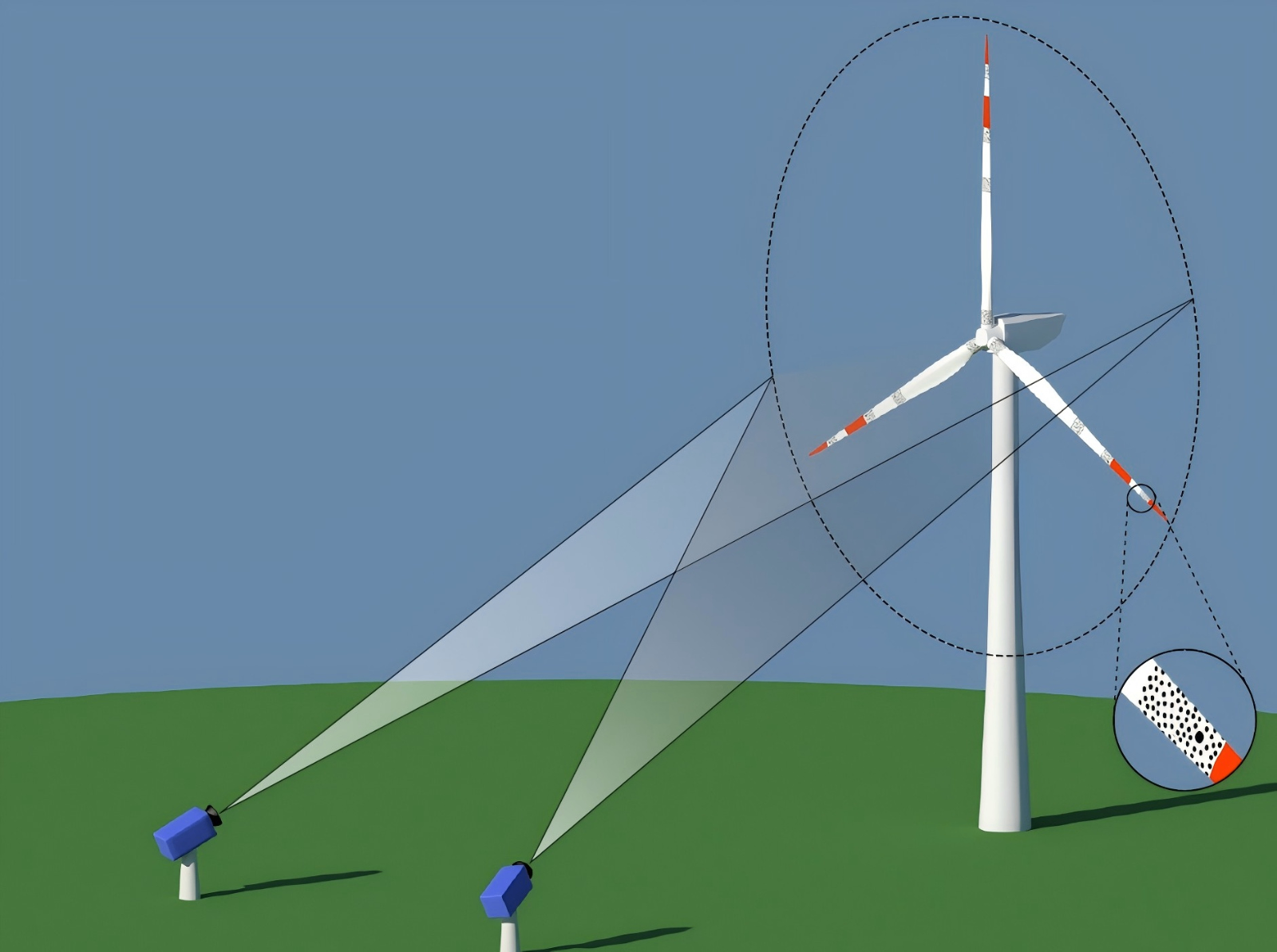

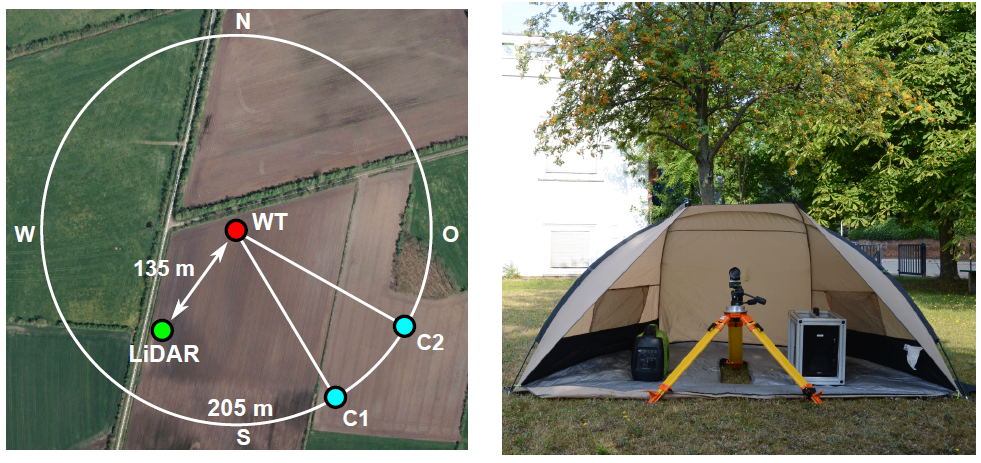

两台工业相机固定于地面，机位距塔筒205m，相机基线间距约 105m，双机夹角 30°；相机采样帧率 30Hz，依靠 TTL 同步触发保证图像时序统一，双机位分别配备独立供电、工控与防雨防护舱，规避大风震动造成测量误差。
配套激光雷达LiDAR固定点位布置，全天候实测来流风速、风切变、湍流强度，为后续气动仿真提供边界输入条件。
3. 测试软件
采用Correlated Solutions 商用 VIC-3D 三维 DIC 软件完成图像解算，依托针孔相机模型、NSSD 相关准则、仿射形函数实现三维形貌与变形求解。
三、两组关键现场试验设计
研究设置两项现场工况试验，分别测试叶片绝对变形与变桨阶跃响应变形，同时通过算法剔除风轮刚体旋转、机舱塔筒晃动带来的位移干扰：
试验 1：叶片静态绝对变形测试（EXP1）
风机正常发电运行8 圈后停机，转子处于空转模式且叶片变桨至顺桨位置后，偏航机舱使待测叶片正对相机，停机无风载工况作为叶片零变形基准，以此获得叶片全工况下真实绝对变形量。
测试位置：叶展0.65（3 区）、0.87（4 区）两处截面

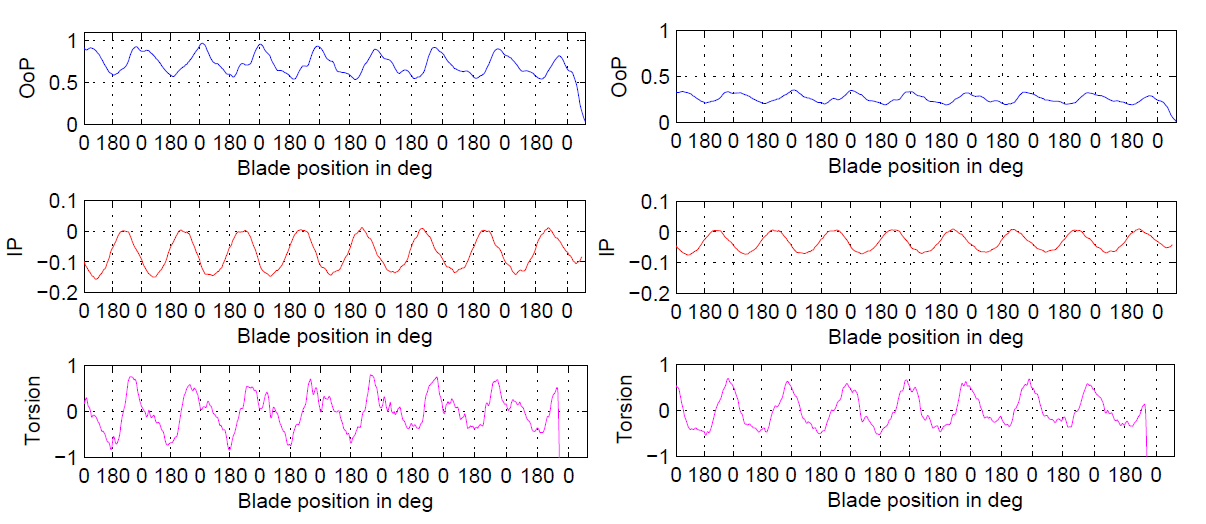

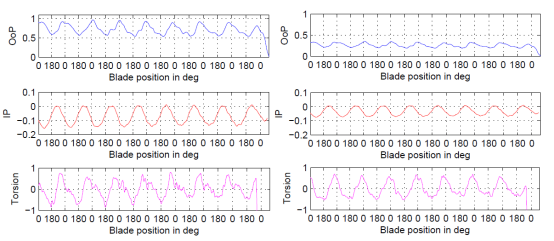

规律：叶尖段（4 区）面外弯曲变形幅值远大于叶中（3 区）；叶片经过塔筒后出现面外变形极小值，叶片竖直朝上位置变形达峰值，由塔影效应、风切变共同主导；面内弯曲受重力周期性影响，扭转变形在过塔后急剧攀升，叶片弦长越大，扭转测量抗噪性能越好。
试验 2：变桨阶跃响应试验（EXP2）
机组稳态运行3 圈后，三支叶片统一0°→3° 顺桨阶跃输入，继续采集 4 圈运行数据，仅提取相对变形。

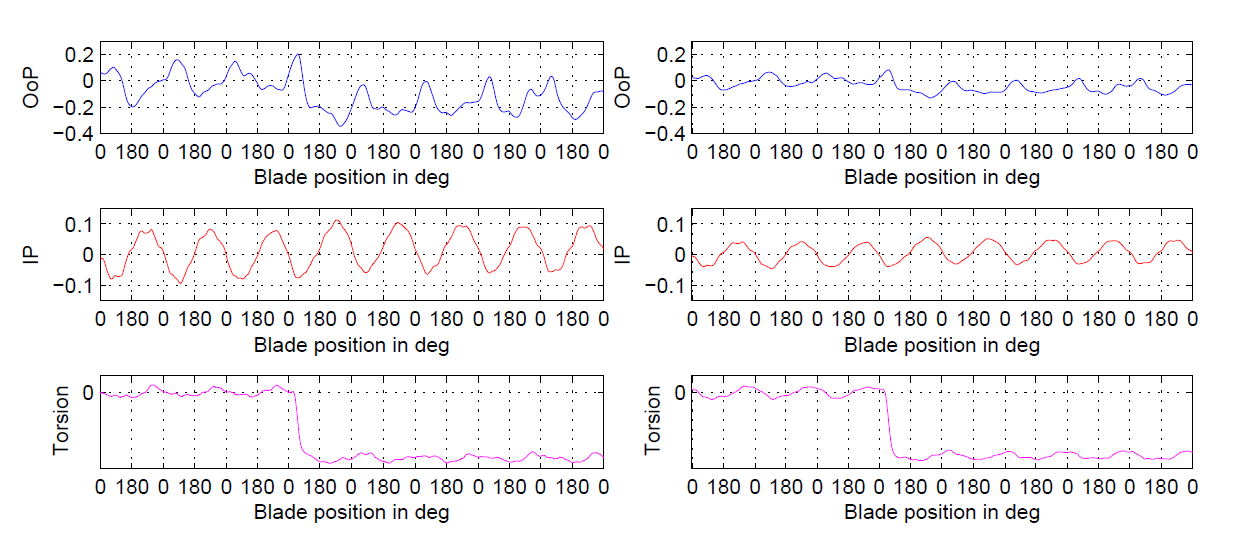

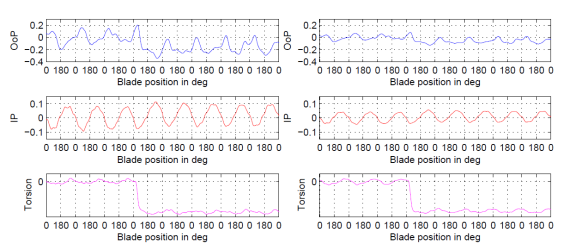

实测结论：顺桨后叶片气动载荷下降，面内、面外平均弯曲量同步减小，但变形震荡幅值基本不变；DIC 可精准捕捉小幅变桨带来的叶片扭转变形变化。
四、DIC 实测 VS 气动仿真，数据吻合度亮眼
依托DTU 的 HAWC2 软件搭建风机仿真模型，结合 LiDAR 实测数据设置仿真边界：平均风速 6.7m/s、湍流强度 10%、线性风切变 0.0323 (m/s)/m，复刻试验风场环境。
将8 圈实测与仿真数据做周期平均处理，附加 95% 置信区间对比：

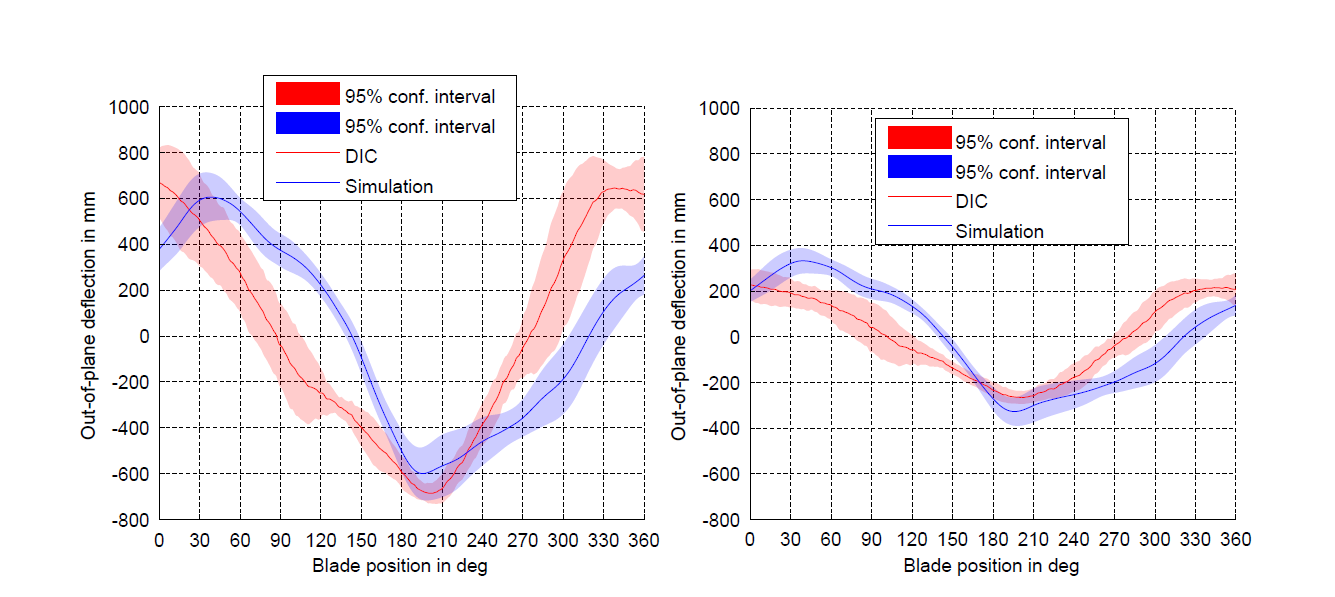

· 叶片过塔位置：DIC 实测与仿真面外变形最小值位置完全重合；
· 变形幅值：叶中、叶尖两处截面实测与仿真变形量级高度一致，置信区间带宽匹配；
· 峰值偏差：面外变形最大值位置存在小幅前后偏移，经分析是湍流随机性、数据截取区间差异导致，属于合理误差。
· 整体证明：野外DIC 实测数据可有效校核气动弹性仿真模型。
五、研究总结与行业展望
可行性落地：VIC-3D 双目 DIC 可在野外复杂工况下，全尺寸风机在线同步测量叶片挥舞、摆振、扭转三类变形，既能测相对形变，停机定基准后还可得到绝对变形，灵敏度足以捕捉 3° 小幅变桨带来的细微结构形变；
工程价值：DIC 全场实测数据可用于风机气动仿真程序标定、叶片结构优化、在役风机损伤预警，弥补应变片单点测量短板；
后续研究：团队后续将拉长测试时长至10min 全周期，进一步完成面内变形、扭转变形的仿真对标，完善 DIC 在风电整机测试体系的应用。
