技术干货：DIC与有限元数据交互和逐点比对操作的系列教学（3）
整体流程可总结为以下几个关键阶段：
第一步：在DIC系统中建立参考坐标系
完成DIC分析：对实验数据进行计算，得到试件表面的位移、应变等场分布。

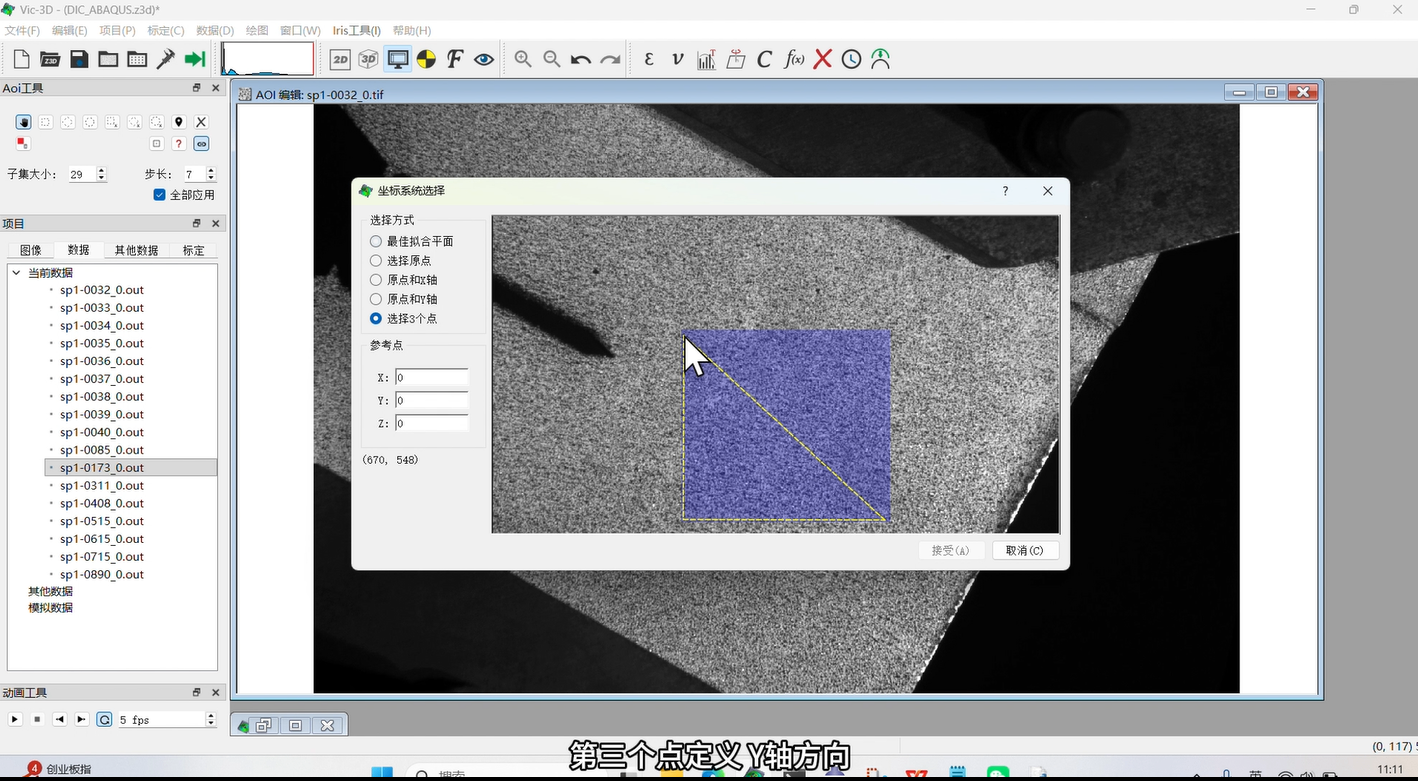

创建坐标系：使用DIC软件中的“数据-坐标工具”或类似功能。
选择“三个点”的方式来定义坐标系：第一个点指定为坐标原点，第二个点定义 X轴方向，第三个点定义 Y轴方向。
将此坐标系保存并应用于DIC数据。此举确保了DIC数据拥有一个明确且可复现的参考基准。
第二步：在Abaqus中创建对标模型

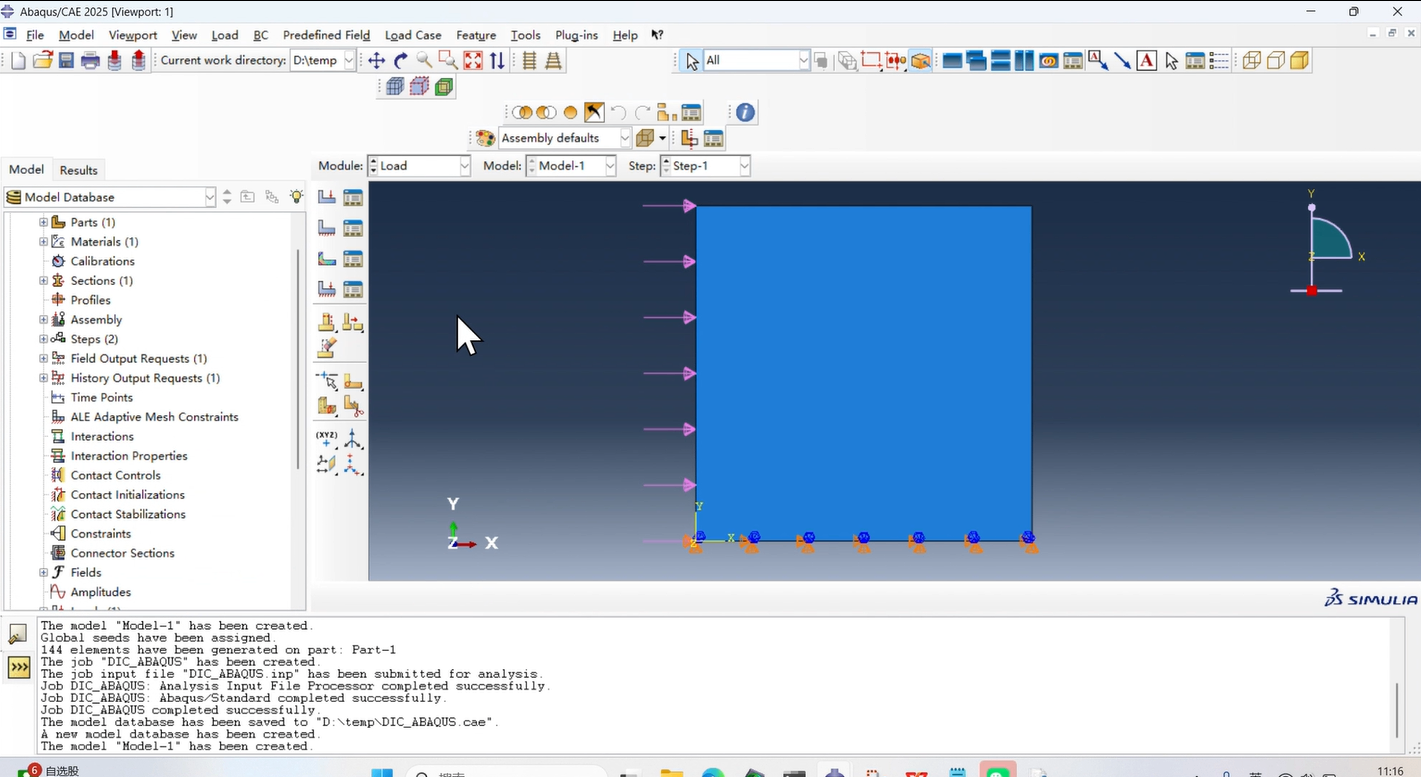

建模对齐：在Abaqus中创建模型时，关键是要使其几何原点与DIC中定义的坐标系原点对齐。在这里，出于演示目的仅保持原点对齐；在真实的试验与仿真结果差异对比时，请严格确保试样尺寸和位置完全一致。
进行常规建模操作，如不熟悉可参照该系列教学第一期文章第二部分。技术干货：DIC与有限元数据交互和逐点比对操作的系列教学（1）
简化仿真：由于实验载荷条件可能复杂（如异形加载），为演示起见，可在Abaqus中施加简化的边界条件（如约束XY平面内移动）和载荷（如一个简单的压力）。
运行分析：完成网格划分后，创建并提交作业进行计算，获得ODB结果文件。

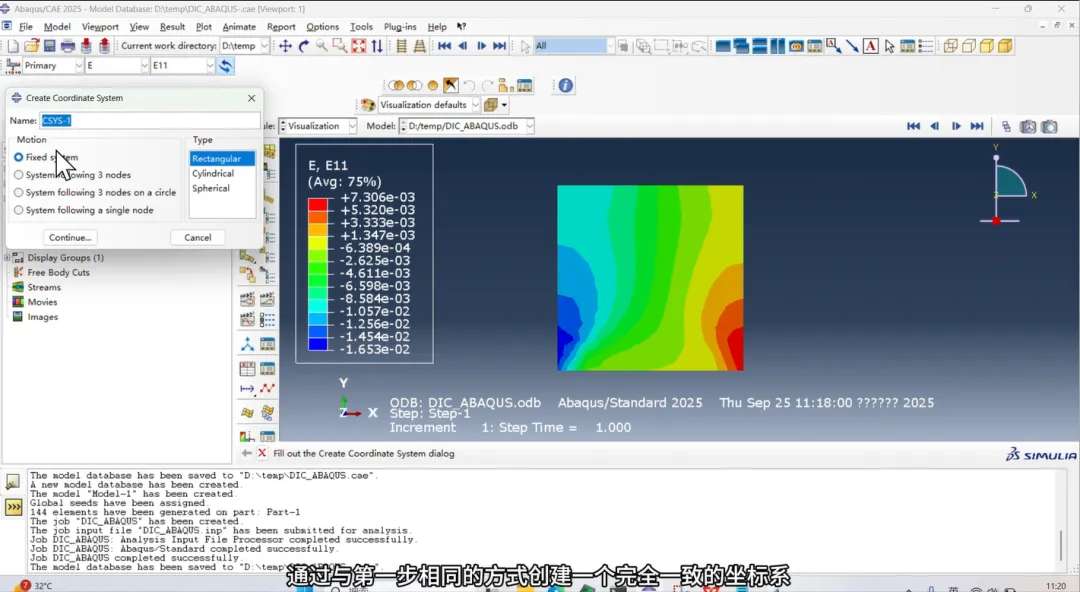

创建匹配坐标系：在Abaqus/Visualization模块中，使用“工具”下的“创建坐标系”功能，按照与DIC中完全相同的方法建立一个完全一致的坐标系，并将其应用于结果数据。也可以将DIC数据导入有限元，在有限元可视化工具下，对齐实验与有限元网格数据的空间坐标。DIC网格数据导入有限元的方法可参照第二期内容（技术干货：DIC与有限元数据交互和逐点比对操作的系列教学（2））
第三步：数据格式转换与准备
转换ODB文件：运行转换程序，将Abaqus的ODB结果文件转换为VIC-3D可读取的VTP文件序列。（该步骤具体过程已在该系列教学第一期内详细叙述：技术干货：DIC与有限元数据交互和逐点比对操作的系列教学（1））。
查看DIC数据：在VIC-3D的Iris工作区内查看该文件。此处选择变形文件DIC-ABAQUS_1。在等高线选项卡中选择exx，屏幕中显示主应变云图。在有限元中选择E11以保持一致。

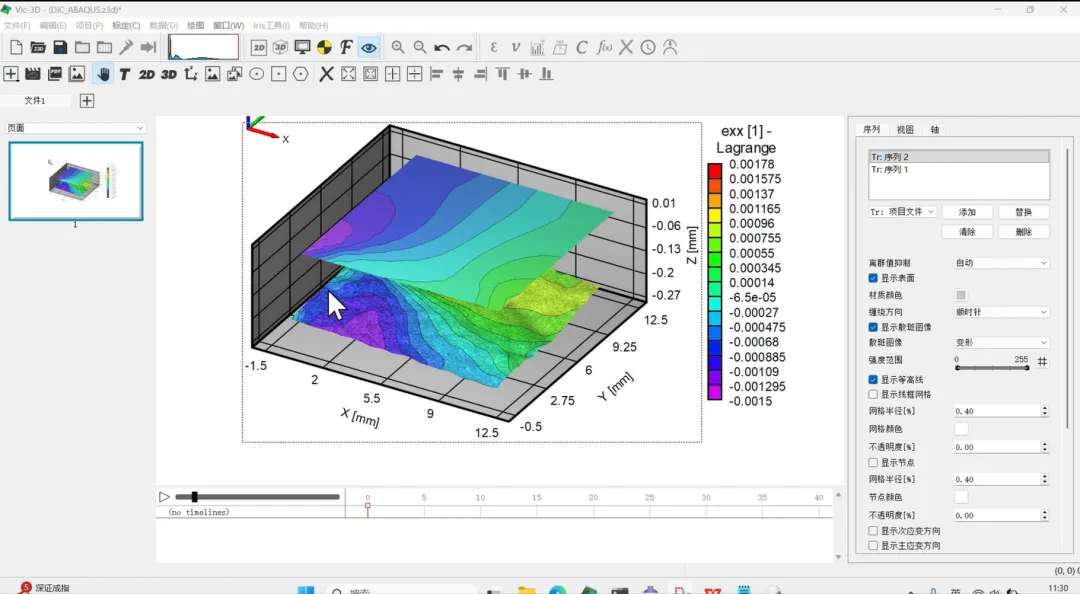

以同样的方式导入DIC结果。在工作区添加序列2。可以看到，上面为有限元结果，下面为DIC结果。由于图形为平面，Z轴方向不产生值。
第四步：执行差异分析计算

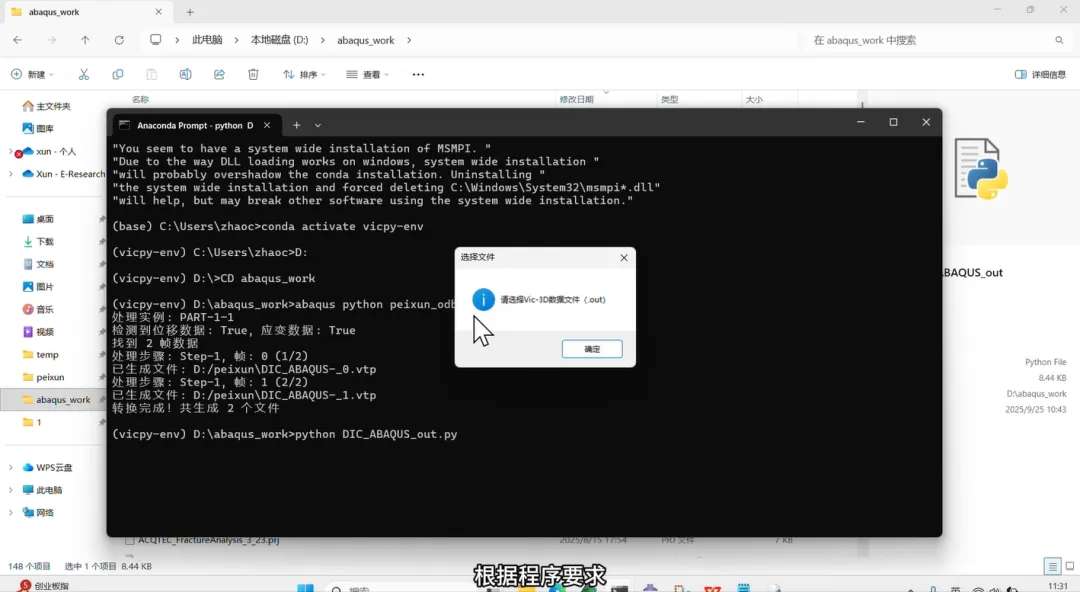

运行专用差值程序：使用VIC-3D内嵌的Python环境执行转换命令。输入格式为：python [文件名称].py。
根据程序提示：依次选择VIC-3D数据文件与VTP文件，此处选择的文件需与第三步中导入的文件一致。
指定输出路径：设置差值结果的保存位置。程序会自动完成全场的减法运算。
第五步：可视化与解读差异云图
导入差值结果：在VIC-3D的工作区中，导入上一步生成的差值结果文件。

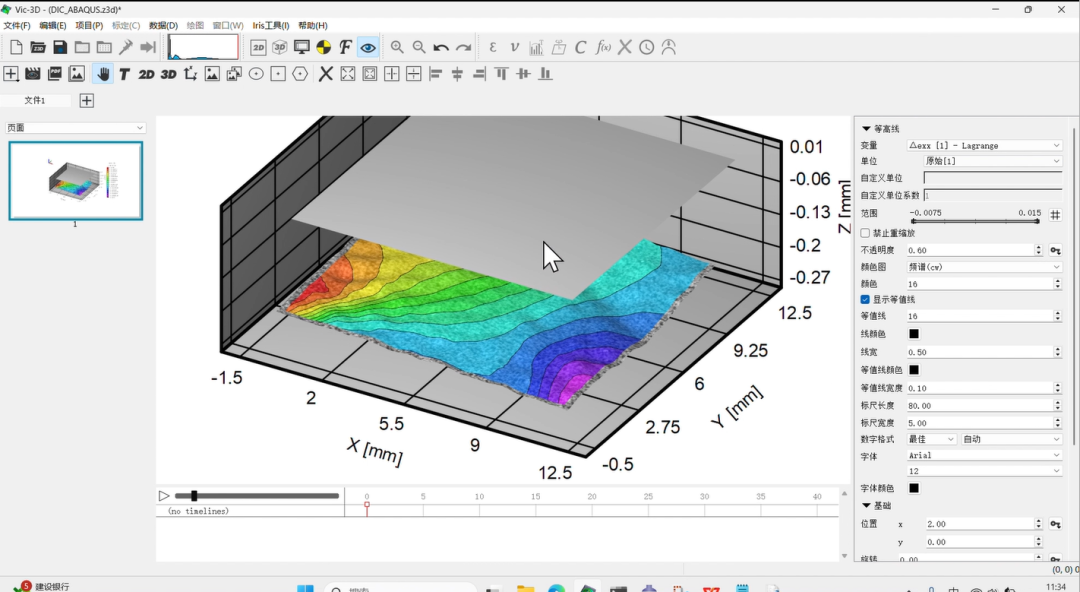

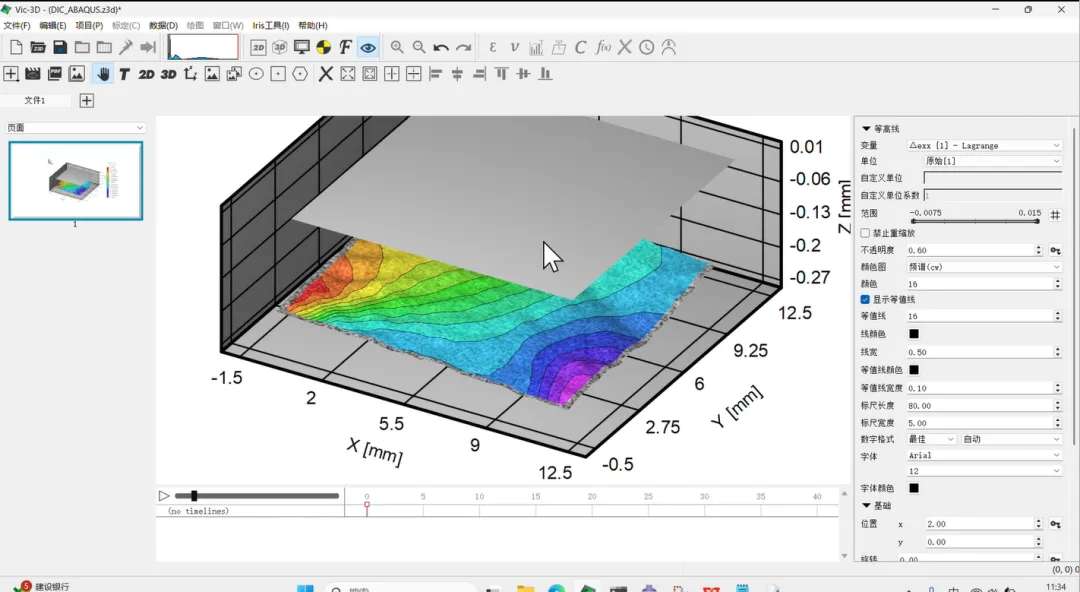

查看误差分布：将差值序列（如“序列3”）与原始的DIC序列和Abaqus序列一同加载。
通过切换变量，可以观察到三个场：
· 下层：DIC实验测量场。
· 上层：Abaqus仿真预测场。
· 差值场：DIC数据减去Abaqus数据所得的误差分布云图。

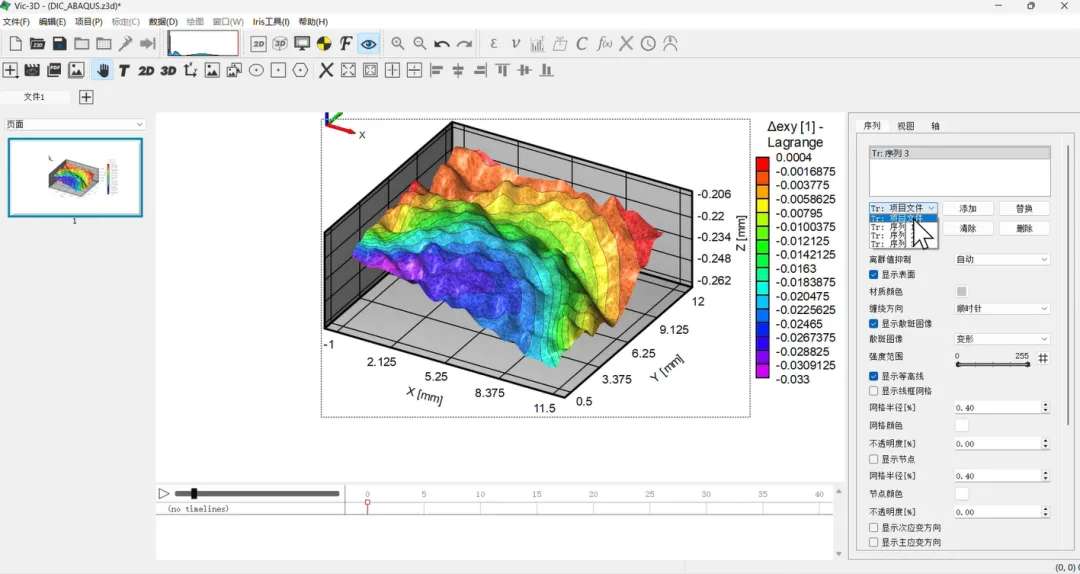

分析结果：差值云图直观地显示了误差的大小与空间分布。正值区域表示实验值大于仿真值，负值区域则相反。这为校准仿真模型提供了最直接的定量依据。
通过以上步骤，我们成功地搭建了一座连接物理实验与虚拟仿真的桥梁，使得精确的模型验证与改进成为可能。
